Проектирование вентиляции
При строительстве дома многие уделяют большое внимание электро- и водоснабжению, организации систем отопления и канализации, монтажу отопительных приборов. Но не менее важное место в каждом здании занимает вентиляция. От создания, установки, модернизации системы зависит многое — микроклимат, атмосфера, особенности эксплуатации. И нельзя прибегать к установке без проектирования вентиляции. Без проектирования вентиляции невозможно обойтись во время строительства дома, проведения глобального ремонта в старых домах. Ни одна серьезная компания не начнет перестраивать или устанавливать систему без наличия проекта монтажа вентиляционного оборудования.
Особенности проектирования вентиляции.
Проектирование вентиляции основывается на технологии сетевого проектирования. Для каждого объекта создается своя электронная база, что сокращает время и уменьшает риски ошибок во время работы. Подобная организация процесса при проектировании вентиляции оптимизирует целый комплекс работ, направленный на создание инженерных узлов. Это касается и самого проектирования вентиляции, и привоз нужных материалов, монтаж, настройку, программирование систем, создание документов.
Во время разработки проектной документации используются инновационные программные технологии. Это дает возможность ускорить и автоматизировать гидравлические, акустические, тепловые расчеты, улучшить технические решения, чтобы система была максимально надежной и качественной. При создании проекта вентиляции специалисты опираются на следующие требования:
• строительно-архитектурные;
• эксплуатационные;
• санитарные;
• противопожарные;
• экономические.
Проектирование вентиляции должно опираться на существующие строительные нормы, правила ГОСТ и другие требования. В проект вентиляции входит:
• описание характеристик устанавливаемого оборудования;
• разработка схемы проектирования вентиляции;
• детальные расчеты воздухообмена и теплопритоков;
• техническое и экономическое обоснование касательно всех аспектов проектирования вентиляции;
• специфические особенности вентиляционного оборудования;
• чертежи с элементами системы, прочее.
Немаловажную роль играет расчетная часть проектирования вентиляции. В нее входят подробные расчеты влагопоступлений в комнату, тепловые характеристики здания, количество выделения вредоносных газов, а также аэродинамический расчет. Эти расчеты совершаются для определения расхода вытяжного и приточного воздуха в будущей вентиляционной системе. Исходя из этих данных, специалисты подбирают подходящий тип оборудования. Что касается графической части проектирования вентиляции, то там будут схемы и планы этажей, целые фрагменты внутренних комнат с планируемой установкой системы вентиляции, указанием, где лучше всего поставить вентиляторы и воздуховоды, а также воздухораспределители.
Проектирование вентиляции многоэтажных жилых зданий.
Проектирование вентиляции в жилых многоэтажках является несложным процессом. Традиционной считается система вытяжной вентиляции. В ней применяется гравитационный напор, который создается при помощи разницы объемных весов утяжеленного наружного воздуха и облегченного внутреннего. Также учитывается то, что оконные проемы не везде идеально плотные, и через них тоже проходит часть свежего воздуха. Вентиляцию зачастую устанавливают только в тех помещениях, где с воздухообменом проблема. Это касается санузлов, кухонь, где часто воздух портится различными запахами, из-за большой жары от нагрева плиты становится душным и тяжелым для дыхания. Там встраиваются вертикальные каналы, которые находятся во внутренних перегородках. Воздух удаляется самостоятельно в таком случае, выходя по каналам, но если здание не превышает в высоту 6 этажей.
В габаритных и более высоких домах нет возможности в каждом помещении монтировать индивидуальные каналы. Поэтому вытяжные каналы объединили в один сборный канал, расположенный вертикально. Также предусмотрели, чтобы воздух не перетекал между этажами — сделали присоединение вытяжки к единому каналу через канал-спутник, который по своей длине занимает целый этаж. Далее все сборный канал и канал спутник верхних этажей на чердаке соединили при помощи специальных коробов. Их, в свою очередь, соединили с вытяжными шахтами — устройствами, через который воздух выходил на крышу. Эти шахты всегда имеют защищенные зонты, чтобы в них не попадали осадки.
Это считалось лучшим решением, благодаря которому можно было совершить проектирование вентиляции и ее монтаж с минимальными затратами. Обслуживать такую систему не нужно. Жители при этом получают достаточно свежего воздуха без каких-либо технических обработок. Но в этой системе есть и недостатки, так как подобная вытяжка может работать неустойчиво — на верхних этажах она может опрокидываться.
Специалисты, которые занимаются проектированием вентиляции, решили, что лучше использовать принудительную приточно-вытяжную вентиляцию, работающую механически. Она основывается на том, что тепло вытяжного воздуха утилизируется для того, чтобы нагревать приточный.
Проектирование вентиляции загородных домов и коттеджей.

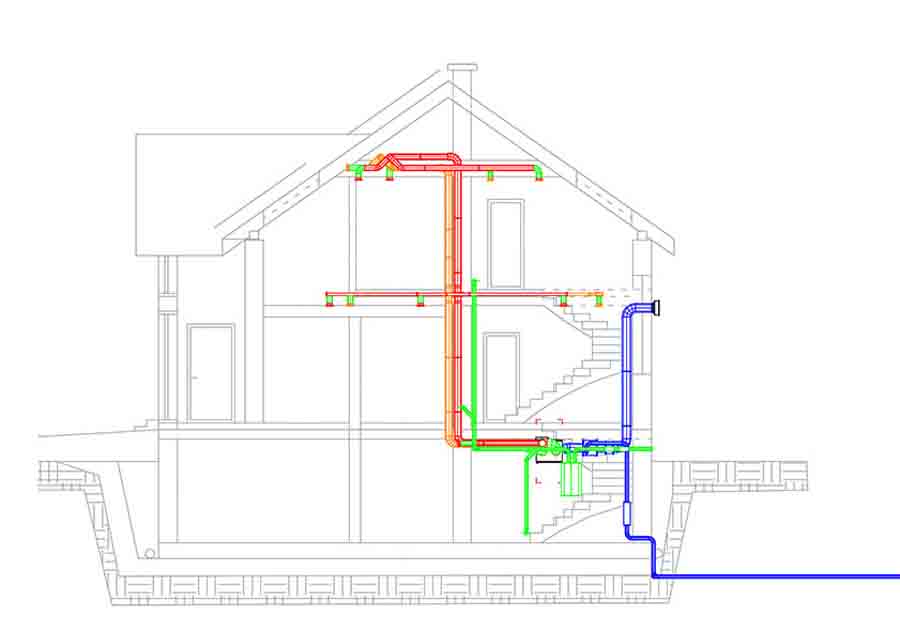

Проектирование вентиляции в коттедже или загородном доме не менее важна, чем отопление, водопровод и канализация. Ведь если не будет полноценного воздухообмена, любое помещение заплесневеет, отсыреет и в конечном итоге придет в негодность. А если отработанный воздух останется в комнате, жильцы очень скоро почувствуют неприятный запах, а также могут заболеть из-за подобного застоя воздуха и нехватки свежего. Именно поэтому на этапе проектирования вентиляции необходимо продумать все нюансы установки системы. Это касается того, как именно новый воздух с улицы будет поступать в коттедж, где именно — в каких помещениях лучше всего поставить вентиляционные решетки, через которые будет выходить отработанный воздух. При проектировании вентиляции решается, нужна ли приточно-вытяжная установка, или лучше поставить что-то попроще.
Что касается норм, то при проектировании вентиляции учитываются следующие требования:
• из кухни должно удаляться воздуха не менее 60 куб.м/час;
• из санузлов — 25 куб.м/час;
• из других комнат — примерно 20% воздуха из общего объема помещения за час.
При проектировании вентиляции нужно учитывать то, что отработанный воздух при любом типе системы должен выходить выше кровли. Что касается заборных решеток, которые установлены для того, чтобы пропускать свежий воздух в помещения, их нужно устанавливать от 2 м в высоту над землей — не менее. Воздух в коттедже должен двигаться в те комнаты, где скапливается наиболее вредных веществ. Это санузлы и кухня.
Проектирование вентиляции коммерческих сооружений.
О проектировании вентиляции коммерческих зданий говорится в СНиП 2.04.05-91. Важно помнить, что в продуктовых магазинах воздух и атмосфера должны соответствовать необходимым параметрам. Это касается влажности, средней температуры помещения, количества свежего воздуха и прочее. Чтобы все требования были выполнены, используют приточно-вытяжные системы, а также кондиционеры. Это касается не только торговых магазинов, но и складов, бытовых помещений. Подобные системы вмещают множество оборудования, с помощью которого можно добиться стабильного притока свежего воздуха, его охлаждения, если необходимо, а также очистки.
Во время проектирования вентиляции необходимо учитывать простоту монтажа. Простым и удобным вариантом считается система, которая вмещает вентиляторы. Те, в свою очередь, качают воздух, чтобы он шел к распределительным устройствам. Но эту систему используют не так часто. Обычно при проектировании вентиляции в документацию вносят схемы установки блока нагрева и охлаждения воздуха, также увлажнительного блока, который распыляет влагу, очистительных фильтров и прочего. При проектировании вентиляции учитывают и то, что в коммерческих зданиях не используется естественная вентиляция — обязательно должна быть система с механическим устройством. Тогда все технические и гигиенические нормативы будут исполнены. Ведь в таких помещениях практически весь объем воздуха должен сменяться на 98 или даже на все 100%.
Проектирование вентиляции торговых центров различной направленности имеет общие черты благодаря строгим нормативам, прописанным в законодательстве. В также следует учитывать спецификацию здания, его назначение, выявить его особенности и использовать в проектировании вентиляции. В зависимости от того, на что ориентирован магазин, проект приобретает черты индивидуальности. Проектирование вентиляции в магазине продуктов в корне отличается от проектирования вентиляции в торговых центрах, мини-магазинах одежды, обуви, ремонтных товаров, прочего.
При проектировании вентиляции коммерческих зданий учитываются такие нюансы:
• габариты помещений;
• используемое оборудование — охладительные витрины, холодильники, печи, прочее;
• мощность, потребление определенного количества энергии оборудованием;
• наличие побочных тепловых притоков;
• требования, прописанные в нормативной документации.
Проектирование вентиляции учебных заведений.
В проектировании вентиляции учебных заведений учитывается то, что в помещении должны быть оптимальные условия для свободного дыхания, комфортного нахождения учеников. Микроклимат в комнатах, где люди находятся длительное время, играет важную роль для здоровья. Проектирование вентиляции кабинета директора, технических помещений, учебных классов, спортивного зала должно основываться на конечном обеспечении свежим воздухом, комфортными температурными показателями, оптимальным процентом влажности для хорошего самочувствия и бодрости.
При проектировании вентиляции в учебных заведениях нужно учитывать то, что в таких зданиях находится огромное количество комнат, помещений с различными предназначениями. Это и учебные классы, и учительские, и актовые залы, и столовые и буфетом, и подсобки, и трудовые мастерские, и административные кабинеты, и лаборатории. Для всех их прописаны индивидуальные нормы воздухообмена, что следует знать. Процесс проектирования вентиляции в учебных помещениях может осложниться тем, что во время учебного процесса в комнатах бывает различное количество людей, и спрогнозировать его заранее не получится. Поэтому, чтобы все требования были в точности соблюдены, и не было после никаких замечаний и претензий от проверяющих органов, нужно обратиться к нормативно-технической базе, прописанной в ГОСТах и СНиПах, учитывать все указания, которые там прописаны.
В проектировании вентиляции нужно исполнять санитарно-гигиенические нормы. Это касается при установке системы вентиляции в школы, ПТУ, институты и другие учебные заведения. Есть несколько критериев, которые отличают качественно спроектированную и надежно установленную вентиляцию:
1. Комфортность. Нужно учитывать тот момент, что в аудитории, как правило, все сидят на местах. В них мало движения воздуха. Поэтому профессиональное проектирование вентиляции здесь очень важно.
2. Качество воздуха. Если в комнаты и помещения постоянно поступает свежий отфильтрованный воздух, все находящиеся люди будут хорошо себя чувствовать. Это скажется на повышении концентрации внимания, отсутствия сонливости, зевоты. Можно будет полностью погрузиться в преподавательский и учебный процесс, ни на что не отвлекаясь.
3. Шум. При проектировании вентиляции нужно учитывать, что система должна работать как можно тише, чтобы не мешать учащимся. Максимальный уровень шума не должен превышать 110 дБ.
Это все общие требования, которых необходимо придерживаться. Также стоит помнить, что в каждом учебном заведении имеются свои особенности, которые повлияют на проектирование и организацию вентиляционной системы. Это касается расположения помещений, их количество, этажность здания. Проектирование вентиляции в школах, ВУЗах в каждом отдельном случае будет индивидуальным и уникальным. Специалисты будут делать все возможное, чтобы спроектировать максимально удобную систему, которая будет работать эффективно. Играет роль и экономическая составляющая вопроса, что особенно актуально в платных учебных заведениях.
В школах обычно устанавливают приточно-вытяжную вентиляцию, которая хорошо сочетается с вытяжкой, через которую естественным путем проходит свежий воздух. Об этом говорится в СНиП II-Л 65-73, где установлены особые требования касательно проектирования и организации систем вентиляции в учебных заведениях. Если же школа маленькая, и учеников там не наберется даже 200, то можно не устанавливать принудительную вентиляцию.
Проектирование вентиляции промышленных предприятий.

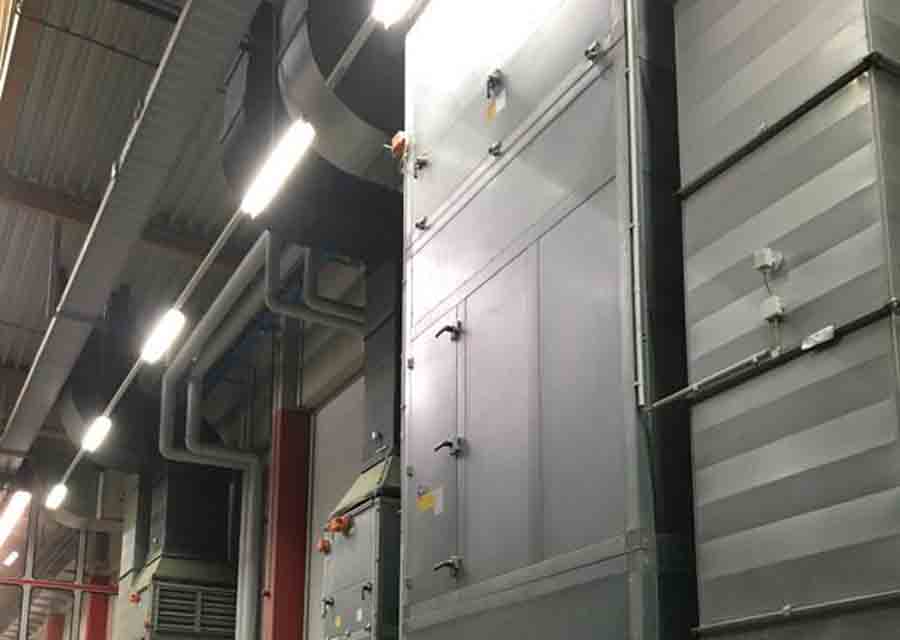

Проектирование вентиляции промышленных сооружений должно основываться на основных характеристиках предприятия. Учитывается то, что подобные здания имеют огромную площадь, не считаются «закрытыми», в отличие от складских и бытовых помещений. Поэтому чаще всего устанавливают вентиляцию, где обмен воздуха происходит естественным образом. В основном это вентиляционные решетки и вытяжки. Воздух также проходит через окна, дверные щели. Но не всегда естественная вентиляция полностью обеспечивает сотрудников свежим воздухом. Иногда на производстве совершаются процессы, вследствие которых в помещениях накапливаются вредные газы, происходит выброс химикатов, что негативно влияет на здоровье работников. Также иногда в процессе сжигается кислород, и его регулярное активное пополнение крайне необходимо.
Именно поэтому проектирование вентиляции на промышленности может быть разной, иметь любой уровень сложности в зависимости от применения, эффекта, которого от нее ждут. Вентиляция должна подавать максимальное количество свежего воздуха. Иногда перед ней ставятся более серьезные задачи — поддерживать правильные параметры воздуха, чтобы производственные механизмы могли функционировать. Проектирование промышленной вентиляции представляет собой долгий, серьезный и трудоемкий процесс, к которому нельзя подойти без подготовки, профессионализма и знания дела. Проектирование и монтаж вентиляции производится на основании норм СНиП. В проекте указано все, вплоть до установки вентиляторов, шумоглушителей, вентиляционной камеры, а также сети воздуховодов.
В промышленных сооружениях проектирование вентиляции будет рассчитываться на основе назначения здания, его параметров. К примеру, в цехах играют огромную роль воздухозатраты механизмов оборудования. Без проекта сложно определить, какой процент воздуха необходимо подать в помещение, а какой — удалить. При расчете учитывается категория помещения, транспортируемая среда, наличие постоянных рабочих мест или же их отсутствие. Если учитывать все эти факторы, можно создать грамотный проект вентиляции, в котором учитывается не только общий воздухообмен, но и индивидуальный, касающихся всех отдельных зон, помещений, подсобок и прочего.
Проектирование вентиляции гостиниц.
Проектирование вентиляции гостиниц, хостелов является необходимостью. Им нельзя пренебрегать в угоду экономии, так как проект — это и есть залог правильного экономичного использования материалов, бюджета, рабочих сил при монтаже вентиляционных систем. От того, насколько качественно и грамотно устроена система воздухообмена будет зависеть не только материальная выгода от ее использования, но и успех всего заведения. Ведь очень важно, чтобы посетители чувствовали комфорт, чтобы им не мешал неприятный запах, и всегда был свежий бодрящий воздух в помещениях. Люди могут полноценно отдыхать — качество воздуха влияет, прежде всего, на сон. Если посетителям хорошо и комфортно находиться в помещениях гостиницы, скорее всего, они вернутся туда снова. Грамотное проектирование вентиляции в отелях, гостиницах равняется востребованности заведения среди клиентов, а также продолжительности их пребывания.
Основная задача систем вентиляции — создать максимально приятные, комфортные условия микроклимата на основании соблюдений всех правил и норм. На самом деле обеспечить такую вентиляцию в гостинице непросто: само здание представляет собой сложный строительный объект. Поэтому так важно проектирование вентиляции, без которого невозможно учесть все нюансы, предусмотреть и предотвратить возможные ошибки. В гостинице имеется большое количество отдельных помещений, которые, в свою очередь, различаются по назначению, параметрам. Для жилых комнат, кухонь, санузлов, сауны нужно высчитать индивидуальные параметры касательно установки вытяжки. Такие просчеты и разработка требуют соблюдения норм, правил, прописанных в регламенте.
К проектированию вентиляции гостиниц, хостелов и отелей предъявляются требования, которые прописаны в СНиП 41-01 (от 2003 года). При проектировании вентиляции под то или иное здание обязательно будет учитываться разница касательно производительности приточной системы. При этом могут быть разные нормы воздухообмена, так как все отели отличаются друг от друга по характеристикам и масштабу. Играет роль и количество присвоенных звезд:
1. Отели с 4-мя или 5-ю звездами обязательно должны быть оснащены индивидуальными системами вентиляции, работающими автономно. В них предусмотрена регулировка влажности, температуры и других показателей для комфортного микроклимата.
2. Гостиницы с 3-мя звездами оснащаются механическими системами вентиляции наряду с естественным воздухообменом, который достигается посредством вентиляторов, клапанов или же форточек, которые находятся от 2-х метров от пола и выше.
3. Отели с низким количеством звезд от 0 до 2-х отвечают стандартным правилам и требованиям касательно установки вентиляции.
В мини-гостиницах и отелях для достижения повышенного комфорта клиентов прибегают к проектированию вентиляции с использованием приточно-вытяжных моделей. Эти системы не только производят воздухообмен, но также очищение воздуха, его подогрев. Чтобы уменьшить затраты на потребление электроэнергии лучше всего использовать оборудование с возможностью рекуперации.
Проектирование вентиляции многоэтажных жилых зданий.

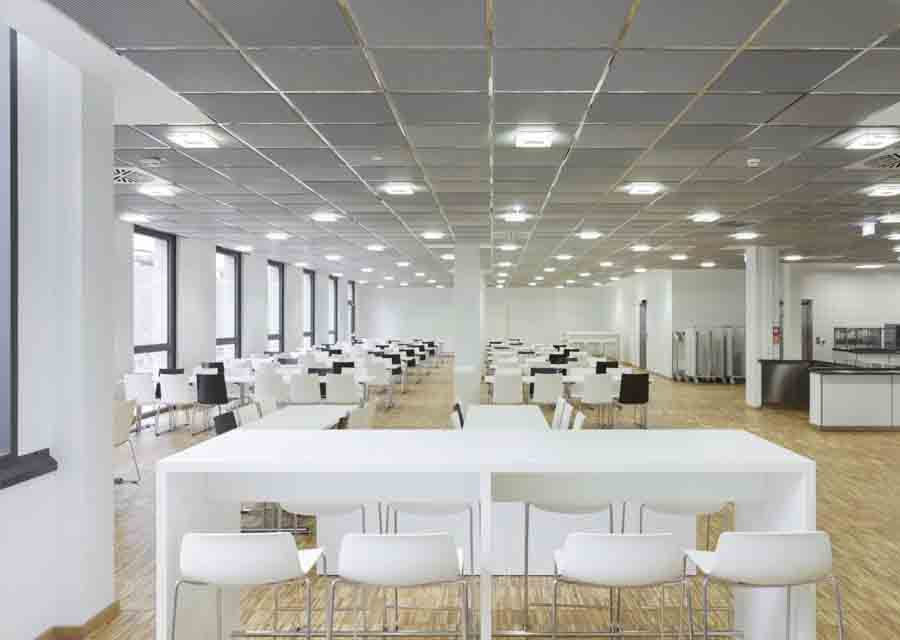

Проектирование вентиляции в кафе, ресторанах, других местах общепита является одним из важных нюансов, обеспечивающих свежесть воздуха и комфортность пребывания в помещении. Монтаж вентиляции в пиццериях, кафе, барах является не роскошью, а обязательным требованием. И проектирование вентиляции в таких заведениях тоже имеет свои особенности и правила, которые с каждым годом становятся все более строгими. Ведь хороший ресторан отличается от среднего или плохого не только отношением персонала, качеством и разнообразием блюд, но и самой атмосферой, микроклиматом, наличием свежего воздуха. Посетителям не слишком приятно будет находиться в задымленном помещении или в том, куда из кухни несутся многочисленные ароматы. Еще в кафе не должно быть душно. Ведь люди приходят насладиться изысканной пищей, общением, и если они не ощутят комфорта, вряд ли захотят посетить заведение вторично, что приведет к потере клиентов.
В предприятиях общепита должна быть приточно-вытяжная вентиляция, в которой имеется строгий баланс расхода как вытяжного, так и приточного воздуха. Что касается приточной вентиляции, то она подает в здание свежий воздух, обеспечивающий комфорт клиентов. Вытяжная удаляет старый использованный воздух. Также проектирование вентиляции должно предусматривать в таких заведениях систему кондиционирования, чтобы иметь возможность поддерживать одинаковую температуру воздуха.
Проектирование вентиляции должно вмещать все элементы, их расположение в помещении. Стандартная вентиляция кафе состоит из таких систем:
1. Система П1 или же приточная вентиляция. Подает свежий воздух в кухни и залы, где рассаживаются посетители. Если же в зале меньше 50-ти мест, можно сделать одну приточную вентиляцию как для кухни, так и для гостевого помещения.
2. Система В1 — вытяжная вентиляция, работающая механически. Она вытягивает использованный воздух из зала.
3. Система В2 — вытяжка, предназначенная для кухни. Удаляет насыщенный всевозможными запахами воздух. Как правило, он еще и наполненный жирами, горячий и очень грязный. Собирают воздух металлические зонты с встроенными фильтрами-жироуловителями.
4. Система В3 — вытяжка санузлов. Это механическая система, в которой предусмотрен вентилятор, расположенный на улице. Если неподалеку он санитарного узла установлен вентиляционный стояк, то можно создать естественную вытяжку.
Проектирование вентиляции в ресторанах и кафе предусматривает создание пониженного давления воздуха в санузлах, кухне, чтобы загрязненный воздух не попадал в зоны расположения посетителей.
