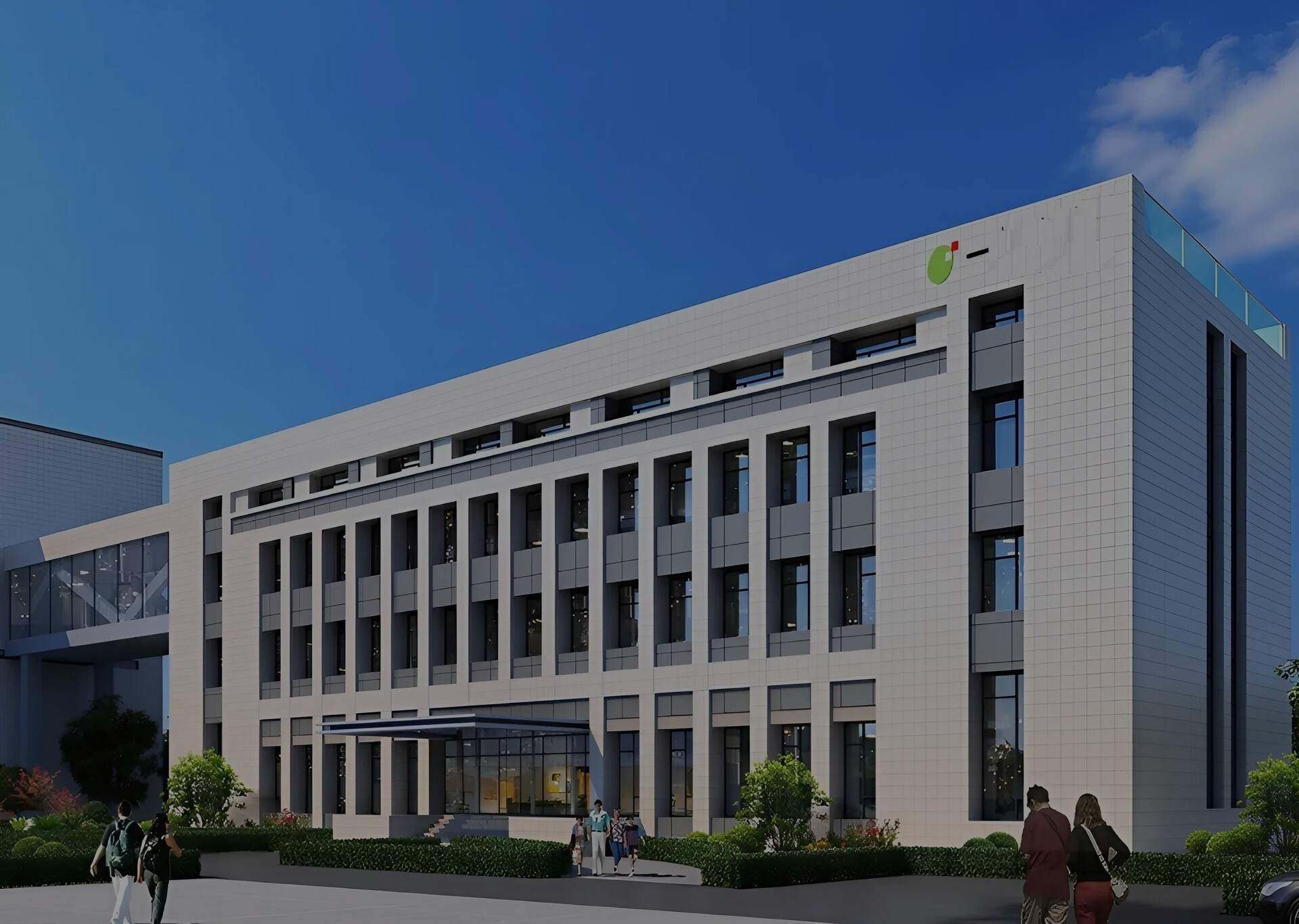

Проектирование АБК завода
Проектирование промышленных предприятий – сложный технический процесс, состоящий из нескольких подпроцессов:
• Проектирование цехов завода
• Проектирование складов завода
• Проектирование АБК завода
Именно о проектировании АБК –административно-бытового корпуса завода и пойдет речь в данной статье.
Проектирование АБК завода должно в полной мере осуществляться специализирующимися в данной сфере проектирования специалистами. Проектирование АБК завода затрагивает все сферы проектирования – проектирование зданий и сооружений, проектирование архитектурной части, проектирование объемно-планировочных решений, проектирование внутренней отделки помещений, проектирование инженерных сетей. Именно поэтому проектирование АБК завода осуществляется несколькими специалистами-проектировщиками.
Проектируемое здание АБК завода обычно состоит из помещений различного назначения – административного, бытового, культурного, санитарного, здравоохранительного. При проектировании АБК завода необходимо учитывать не только назначение каждого типа помещений проектируемого здания, но и их функциональные связи между собой. Проектирование каждого помещения АБК завода требует тщательной проработки в соответствии с выполняемыми им свойствами. В настоящее время АБК завода проектируют с учетом требований СП 44.13330.2011-Административные и бытовые здания.
- создание планировочной схемы проектируемого здания АБК завода с учетом его коммуникаций с производственным цехом;
- проведение расчета требуемой площади санитарно-гигиенических помещений АБК завода, а также общей площади проектируемого АБК завода;
- составление оптимальной схемы функционального процесса в здании АБК завода с учетом всех взаимосвязей и людских потоков в здании проектируемого АБК завода;
- создание на базе функциональной схемы оптимального объемно-планировочного решения АБК завода;
- проектирование образа АБК завода в едином соответствии с комплексом производственных зданий и окружающей средой.
Все задачи при проектировании АБК завода должны быть не просто учтены, но и решены, проработаны в соответствующем разделе проекта будущего здания АБК завода. Состав разделов проекта будущего здания АБК завода определяется в зависимости от стадии проектирования и в соответствии с Постановлением Правительства РФ от 16.02.2008 N 87 "О составе разделов проектной документации и требованиях к их содержанию".
- во вставках и встройках. Под вставкой подразумевается часть здания, располагаемая в пределах производственного здания по всей его высоте и ширине, а под встройкой – в пределах части высоты и ширины. Такой вариант размещения возможен при определенной огнестойкости здания АБК завода и при определенной категории технологических процессов, происходяших в здании. Например, встроенные АБК завода точно нельзя располагать в горячих цехах завода. Расположение проектируемого АБК завода во вставках и встройках рационально, когда производственный процесс предполагает многократное посещение рабочими АБК (например, для посещения душевых) в течении смены, в целях сокращения времени на перемещение рабочих внутри производства.
- в пристройках. Пристройки могут располагаться вдоль торцевых или продольных стен цеха завода. Пристраиваться проектируемые АБК завода могут не только параллельно, но и перпендикулярно торцевой стене, но в таком случае дальнейшее расширение цеха становится затруднительным в отличие от первых двух вариантов.
- в отдельно стоящих зданиях. Такое расположение целесообразно, когда технологические процессы в цехах сопровождаются влиянием вредных производственных факторов – шума, вибрации, воздействию высоких температур, выделением химических соединений и т.п. Отдельно стоящие здания соединяют с АБК завода наземными, надземнычми и подземными переходами.
Значение усредненного показателя площади, приходящейся на одного работающего, зависит от санитарной группы производственного процесса. Группа производственных процессов, определяется согласно СП 44.13330.2011 в зависимости от санитарной характеристики процессов. Рекомендуемая площадь АБК завода на одного работающего (по списочному составу) составляет от 3,5 до 4,2 м.
При предварительной оценке площадь АБК завода принимается как:
S = mA,
где А – списочное количество работающих во всех сменах на заводе,
m – усредненный показатель площади на одного работающего.
Предварительные размеры АБК завода в плане принимаются с учетом требований естественного освещения помещений, а также места примыкания АБК завода к промышленному зданию.
Ширина проектируемого АБК завода принимается кратной 6м, но не менее 12м, наиболее целесообразный размер 12 и 18 м – достаточный размер для проектирования металлического рамного каркаса. Длина АБК завода может быть принята равной 24, 30, 36, 42, 48, 54, 60 м и более в зависимости от численности рабочих в смене. Отдельно стоящий АБК завода может быть запроектирован квадратным в плане с размерами 18 × 18; 24 × 24; 30 × 30 м.
Этажность проектируемого АБК завода принимается в зависимости от характера и назначения помещений, требуемой связи их с производственными помещениями, условий застройки.
На основании принятых предварительных размеров АБК завода в плане, определяется площадь одного этажа (S1) и требуемое количество этажей:
n = S / S1
Полученное значение округляется и в соответствии с ним уточняется площадь этажа АБК завода.
Площади остальных помещений завода необходимо рассчитывать в проекте исходя из нормативных значений согласно СП 44.13330.2011. В зависимости от типа помещения могут быть даны нормы в м2 на одного работающего, соответственно площадь помещения АБК определяется как произведение количества работающих в смену в данном помещении на нормативное значение площади. Площади некоторых помещений АБК завода (например, здравпункта) даны в конкретных цифрах, значение которых зависит от общего количества работающих на заводе. Также площади некоторых помещений, например, душевых, раздевалок, санузлов, будут зависеть от количества работающих на проектируемом заводе женщин и мужчин.
1. Санитарно – бытовые помещения:
- гардеробные. Могут быть раздельными для домашней и специальной одежды.
- помещения для стирки спецодежды – химчистка, прачечная, сушилка. Данные типы помещений проектируются только если производство предусматривает загрязнение спецодежды веществами неорганического происхождения, при стирке которых появляются стоки, которые нельзя спускать без предварительной очистки в общую канализацию завода.
- душевые, умывальные. Размещают рядом с гардеробными, проектируют раздельными для мужчин и женщин.
- уборные;
- устройства для питьевого водоснабжения.
2. Помещения здравоохранения:
- фельдшерские здравпункты. Проектируют при численности работающих завода более 300 человек. Включают физиотерапевтический, гинекологический, стоматологический, процедурный кабинеты, комнату временного пребывания больных, вестибюли, а также вспомогательные помещения.
- медицинские пункты. Проектируют при численности завода от 50 до 300 человек. Их оборудуют четырьмя кабинетами для приема больных, кабинетами физиотерапии, стоматологии, процедурным кабинетом, двумя перевязочными, вестибюлем для ожидания и регистратуры, кабинетом заведующего, а также кладовыми лекарственных форм и медицинского оборудования, помещением для автоклава и перевязочных материалов.
- помещения для личной гигиены женщин;
- парильные (сауны);
- ручные и ножные ванны (проектируются на предприятиях с повышенным значением вибрации); - комнаты отдыха и психологической разгрузки;
- фотарии (при условиях труда на производстве с недостаточным коэффициентом естественного освещения, например, при работе на шахтах);
- ингалятории. Необходимо проектировать при производственных процессах, связанных с выделением пыли или газа раздражающего действия.
3. Помещения общественного питания:
-столовые
- кухни
- горячие цеха
- цеха доготовки
- раздаточные
- комнаты приема пищи.
Площадь кухонь зависит от количества мест в столовой. При столовой проектируют гардероб для обслуживания посетителей в уличной одежде. Для персонала столовых независимо от их вместимости проектируют гардероб, душевые и уборные.
Другие помещения (моечные, хлеборезки, холодильные камеры), а также технические помещения (венткамеры, подъемники) проектируют согласно требованиям нормативной документации для предприятий общественного питания.
4. Административные помещения:
- Помещения управления и конструкторских бюро. Площадь этих помещений АБК завода проектируют из расчета 4 м2 на одного работника управления и 6 м2 на одного работника конструкторского бюро.
- Залы совещаний управления. Проектируют при числе инженерно-технических работников более 300 человек. Их площадь рассчитывают на 30% работающих при нормативе 0,9 м2 на одно место.
- Помещения информационно-технического назначения. Могут включать помещения технической библиотеки, архивов, подразделений вычислительной техники, копировально-множительных служб, автоматических телефонных станций и т. д.
- Кабинет охраны труда. Площадь кабинетов определяют в зависимости от списочной численности работающих на предприятии. Она может составлять от 24 м2 – при численности работающих до 1000 человек и до 200 м2 – при численности работающих свыше 20000 человек.
- Помещения для учебных занятий в составе административных помещений предусматривают в соответствии с заданием на проектирование. В случае необходимости их состав и площади определяют в зависимости от численности работающих на предприятии по нормам проектирования для учебных заведений.
Площади проектируемых АБК завода распределяются в процентном соотношении так:
65% - санитарно-бытовое обслуживание
25% - общественное питание
8% - культурное обслуживание
2% - здравоохранение.
Согласно СП 44.13330.2011 высота бытовых помещений от пола до потолка должна быть не менее 2,5 м, в климатических подрайонах IA, IБ, IГ, IД и IVА – не менее 2,7 м, а высота административных помещений, столовых, залов собраний – не менее 3 м.
Для защиты входной группы проектируемого АБК завода от климатических и других природных воздействий входы в здания предусматриваются через тамбуры, которые соединяются с вестибюлями коридорами или лестничными клетками. Глубина проектируемого тамбура АБК завода должна быть не менее 1,2 м. Двойной тамбур проектируется в районах с расчетной наружной температурой воздуха ниже минус 30 °С. Планировочные решения вестибюлей и холлов проектируемого АБК завода должны способствовать удобному распределению работающих и посетителей, обеспечивать наикратчайшую связь с лестницами, лифтами, коридорами. Площадь вестибюля АБК принимается из расчета 0,2 м2 на одного человека, в северной строительно-климатической зоне – 0,25 м 2 на одного работающего в наиболее многочисленную смену.
Коридоры АБК проектируются с естественным освещением (например, окна в торцах, световые «карманы» и т.п.). Ширина коридоров на путях эвакуации проектируется не менее 1,4 м.
Количество эвакуационных выходов из АБК завода должно быть не менее двух.
При проектировании объемно-планировочного решения АБК завода используется принцип рационального зонирования отдельных групп помещений в пределах здания. В соответствии с этим принципом выделяются основные группы помещений или блоки: гардеробный, общественного питания, здравоохранения и административных помещений. Зонирование обеспечивает необходимую автономность отдельных помещений и их групп, функциональную связь между ними, требуемый контакт с внешней средой.
Гардеробные блоки, как наиболее часто посещаемые работающими завода, целесообразно размещать так, чтобы подходы к ним были наиболее простыми и короткими. Гардеробные не требуют обязательного естественного освещения, поэтому их можно размещать в центральной зоне здания. Как правило, гардеробные блоки для мужчин и женщин проектируются один под другим, при этом верхний этаж занимает блок с меньшим количеством оборудования.
Блок общественного питания в здании АБК проектируется, как правило, рядом с входным вестибюлем и переходом в АБК завода из цеха. Расположение столовой на первом этаже АБК позволяет обеспечить удобную доставку к ней продуктов или полуфабрикатов автотранспортом. Над столовой нежелательно размещать помещения другого назначения, поэтому оптимальный вариант - проектирование столовой в отдельном блоке, связанным с АБК завода общим вестибюлем.
Блок помещений здравоохранения проектируется на первом этаже АБК для соблюдения условия удобного подъезда санитарного транспорта. Медицинские помещения обязательно должны иметь естественное освещение, поэтому их размещают у наружных стен.
Блок административных помещений проектируется в зависимости от частоты его посещения вблизи вестибюлей и холлов. Однако с целью лучшей изоляции от шума, влаги и запахов, административные помещения размещают чаще всего на верхних этажах.
Здание АБК завода проектируется из унифицированных сборных железобетонных изделий на основе типовых серий, предназначенных для строительства общественных и промышленных зданий. Железобетонный каркас АБК завода проектируется по связевой схеме с шарнирным сопряжением ригеля с колонной. Наиболее часто применяется поперечное расположение ригелей. Устойчивость здания АБК обеспечивается при горизонтальных нагрузках и воздействиях пространственной работой вертикальных (стен-диафрагм жесткости) и горизонтальных (перекрытий) жестких дисков, а восприятие вертикальных – обеспечивают стержневые элементы каркаса.
Фундаменты под колонны каркаса АБК завода проектируются сборными стаканного типа, одноступенчатыми, квадратными в плане. Заглубление фундамента АБК определяется нагрузкой, несущей способностью основания, наличием и глубиной расположения грунтовых вод, глубиной промерзания грунта, наличием расположенных рядом фундаментов промышленного здания, подвалов, каналов.
Колонны каркаса АБК завода проектируются сечением 300 × 300 мм (в зданиях высотой до 5 этажей) или 400 × 400 мм (в зданиях более 5 этажей).
Ригели – таврового сечения, с одной или двумя полками для опирания плит перекрытий, лестничных маршей и аналогичных элементов. Сварка ригеля с закладными элементами колонны выполняется в уровне низа ригеля.
Сборный настил перекрытий АБК проектируется из многопустотных плит, укладываемых на полки ригелей. По положению в настиле они подразделяются на межколонные связевые – пристенные и средние (шириной 1,5 м с пазами для колонн глубиной 100 мм) и рядовые (шириной 1,5 и 1, 2 м). Связевые плиты соединяются с колоннами и ригелями сваркой закладных деталей. Рядовые плиты связываются между собой стальными анкерами, продетыми сквозь строповочные петли. Жесткость диска перекрытия обеспечивается сваркой связевых плит и замоноличиванием бетоном шпоночных швов между всеми плитами.
Устойчивость каркаса АБК обеспечивается вертикальными продольными и поперечными диафрагмами жесткости, которые проектируются в виде сплошных железобетонных стенок высотой в этаж и толщиной 140 мм с полками в верхней зоне для опирания плит перекрытий.
Лестничные клетки размещаются в модуле 3 × 6 м. Лестницы проектируются из марш-площадок (марш объединен с полуплощадкой) ребристой конструкции. Ступени маршей облицовываются проступями, площадки накрываются плитами или монолитным полом.
Наружные стены АБК завода проектируются двух конструктивных вариантах – самонесущими или ненесущими, с двухрядной разрезкой на простеночные и поясные панели. Конструкция панелей – трехслойная, наружный и внутренний слои проектируется из тяжелого или конструктивного легкого бетона. Между бетонными слоями располагается эффективный утеплитель (стекло- и минераловатные плиты, плиты пенополистерола, и др.).
В зависимости от положения на фасаде панели подразделяются на поясные, простеночные, подкарнизные, парапетные, цокольные и угловые. Панели самонесущих стен АБК устанавливаются по цементно-песчаному раствору на цокольные и простеночные и крепят поверху на сварке по закладным деталям к колоннам. Панели ненесущих стен АБК устанавливаются на фасадные ригели, консоли колонн или опорные металлические столики колонн. Изоляция и герметизация стыков панелей и стен делается по принципу закрытого стыка. Принятые конструктивные решения АБК завода должны удовлетворять требованиям прочности, надежности, долговечности.
